产品介绍
※ 综述
水环系列真空泵机组 ，采用技术的 2BE/SK/2SK-P1型水环式真空泵为主机 ，配备前置设备 ，冷却换热器气水分离器，传感仪表，阀门管件，自控配电系统等设备，完成各种特定的真空工艺要求的环境，广泛应用于电力、石油化工、制药等行业。
设备整体组装，根据工艺要求取舍配制的设备， 适应不同的工艺环境。
※ 技术规格
型号
真空度(mbar）
备注（主泵）
J2BV
33
28V
J2BE
33
9-81
2BE202/353(2BE1)
J2BE
160
68-560
2BE400/720(2BE3)
JSK
50
SK
J2SK
33
15-30
2SK
J2BV/2BE1-P1
13
043-81
2BV/2BE1
J2SK-P1
13
15-30
2SK
以上指标在如下条件得出水温15't, 空气温度20't, 气体相对湿度70%, 大气压力1013mbar。 实际工况有偏差时 ， 依据实际状况为准， 其它技术数据参阅主泵祥本或本公司其他资料。
※技术特点
1、工作液闭式循环:配有热交换器，实现工作液闭式循环。除了可以用水作工作液外，还可以用乙二醇、柴油、变压器油等特殊液体作为工作液。液体经换热器冷却后，通过泵的自吸力回流到真空泵，作为工作液的循环补充。完全隔离工艺环境和自然环境，更加适合水资源和环境资源保护的要求。
2、被抽气体闭式循环:配有气液分离器，可以有效地将真空泵排出的气液混合物分开，完全隔离工艺气体和大气环境的交流，气体经分离器的排气口排放到指定的地方，特别适合于抽吸易燃、易爆、有毒气体。对外接口尽可能减少，方便安装、使用、维护。
3、灵活的配置取舍，材料组合，适应特定的工艺环境。
4、主泵设计，保证机组稳定运行。
5、手动式/电动式/机械式液位控制:机组工作时，通过工作液的补充或排出，达到控制液位的目的。其它运行参数可以现场、运程显示控制。

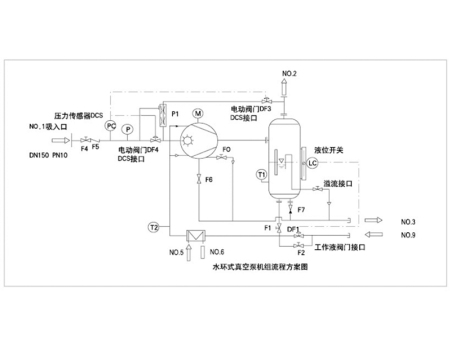

1 、
2 、
3 、
4 、
总阀门F4 (系统）
逆止阀门F5
压力变送器PC,P 电机传动M
7 、 电动阀门DF4
8、 真空泵溢水阀门FO
9、 真空泵排水阀门F6
10、 分离器排水阀门F7
13、
14、
15、
16、
喷射P1
液位开关 换器
分离器
5 、
电动阀门DF3
11、 补水电磁阀DF1
17 、
真空泵
6、
工作液阀门F2, F1
12 、 温度显示T1,T2
※ 型号表示方法
J:2BE-口口口
J:机组
主泵特征：按照主泵的型号规格，主要有2BV、2BE、SK、2SK、2BVP1、2BEP1、2SKP1、SZ等同时注明
机型配置:
换热器:(形式、换热面积、材料)
列管式换热器:管程:Q235A、304、其它
壳程:Q235A、304、其它
板式换热器:材质:304、其它
分离器:立式、卧式，Q235A、304、其它
控制方式:手动、自动、PLC、DCS、其它
阀门:手动、电动、气动、其它
例:2BE1303P1-590表示:以转速590rpm，主泵为2BE303带大气喷射泵。技术参数依据主泵数据。其他配置要求，请与技术或商务代表确定，如果无注明按模式。
